4. R9的信号输入，输出接口、增益说明







背板的接地开关起什么作用？

用于选择切换主板地与外壳地的连接状态，拨到GND端，则主板地与外壳相连。拨到NC端，则主板地悬空（即与外壳不相连），主要用于优化两设备之间连接的共地环路干扰问题





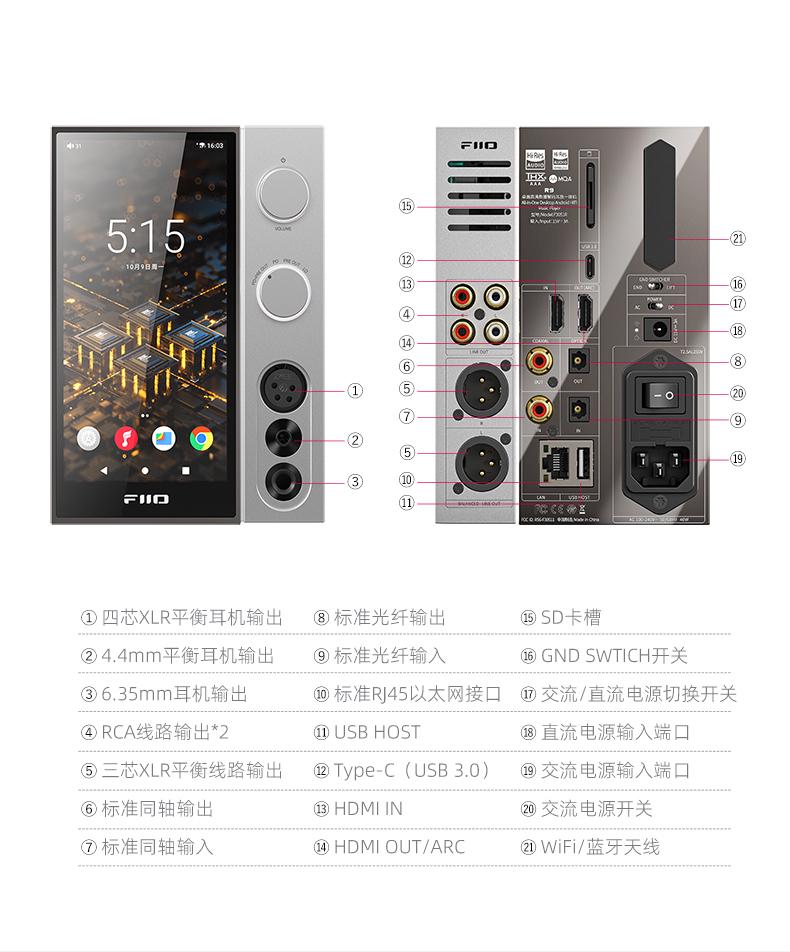

R9的信号输入：

R9支持HDMI输入，USB输入、光纤输入、同轴输入，蓝牙接收，以太网，TF卡等多种信号输入，满足您的多种使用条件



R9的信号输出：

R9支持XLR输出、6.35mm单端耳机或者线路输出、4.4平衡耳机或者线路输出

后面板支持XLR-3输出，同轴，光纤输出、RCA线路输出，HDMI输出





R9的一些使用场景介绍：



1，电视或者显示器： R9支持HDMI输出，大家可以用HDMI线将R9连接到电视机或者显示器上。用于播放MV、演唱会视频。看个剧，打个小游戏，上网等都可以。



2，手机： 可以用TYPE C线将手机接入R9，用R9来解码放大。



3，外置解码器： 通过USB线将R9的音频输出给支持USB输入的解码器/解码耳放来放大。



4，移动硬盘。 通过USB线连接外置的移动硬盘来扩展存储容量。



5，小键盘。 通过USB线连接飞傲推出的KB1/KB1K等多媒体小键盘，用作R9的线控器。



6，全键盘。 通过USB线连接普通的键盘。可以支持文字/英文/数字输入。



7，线性电源。 R9可以选择使用外部的高性能电源来提升音质。



8，外接同轴音频输出设备。 R9可以作为一个USB解码器。



9，外接同轴输入解码器/放大器/音箱。 R9可以通过同轴线外接具有同轴输入的解码器/放大器/音箱。



10，NAS。 R9可以通过网线接入NAS，特别是具有ROON CORE功能的NAS，搭配R9使用更加方便。

（备注1：R9不是直接用网线和NAS的网口直连，此处仅为示意图）。



11，具有XLR输入的有源音箱。 R9具有XLR平衡输出，可以连接一些具有XLR平衡输入的音箱，特别是音箱和R9摆放的位置距离较远时，用XLR连接可以避免外界的干扰。



12，低音炮。 R9有2路模拟单端音频输出接口，如果需要较好的低频效果，可以将一路RCA模拟输出连接到低音炮上。



13，有源音箱。 可将另一路模拟输出接到具有模拟输入功能的有源音箱。



14，具有光纤输出功能的播放器。 R9支持光纤输入，可以连接诸如DVD/CD这样的具有光纤输出的前端。



备注2：2，3，4，5，6都需要用一个USB HUB扩展出来，R9只有2个USB口。





备注3：此图仅用于说明R9的扩展能力，理论上通过USB HUB还可以继续扩展更多玩法，比如接外置读卡器等。



希望R9如此强大的有线互联功能能够让大家在搭建HIFI系统时更加方便好玩。









使用耳机时应该使用哪个增益？

R9支持五档增益，超级大耳模式，大耳模式，高中低三挡增益，对应的增0dB，-3dB，-9dB，-15dB，-21dB，在下拉界面或者设置-音频-增益，可以进行切换



增益调节需要根据你的耳机来确定，一般低阻抗耳机可以选择高增益，高阻抗的耳机可以选择高增益或者更高增益，音量从低调高即可，以听感为准，来选择适合您的增益





R9模拟输出档位逻辑是怎样的？

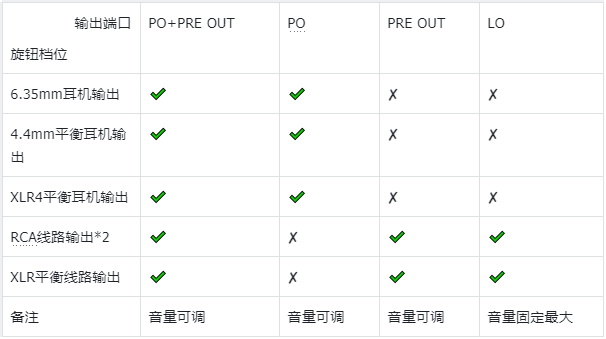

R9有四挡输出设置，旋钮拧到不同档位时，对应不同的输出方式，具体如下

（√表示当前档位有输出，×表示当前档位无输出）
