飞傲FiiO UTWS5真无线耳挂拆解，可换耳机设计，高通QCC5141旗舰芯片

​​国内资深HiFi音频品牌FiiO飞傲基于在自身领域的技术积累，在TWS耳机市场，相继推出了UTWS1、UTWS3和UTWS5三代真无线耳挂产品，可换式耳机接口，支持膨胀式MMCX、0.78mm双针两种规格，让可换线耳机瞬间变为HiFi真无线耳机，提供更加自由的音频聆听体验。



FiiO UTWS5真无线耳挂在配置方面，首次搭载了独立低功耗DAC芯片，内置耳放功能；采用了高通QCC5141旗舰级蓝牙芯片，支持蓝牙5.2，支持高通骁龙畅听技术，提供稳定的蓝牙连接和超清的无线音频体验。大容量充电仓，支持无线充电功能，拥有30小时的综合续航。



我爱音频网此前还拆解过FiiO飞傲EH3 NC 降噪头戴蓝牙耳机、FiiO飞傲 M3 Pro便携式无损音乐播放器、FiiO飞傲μBTR蓝牙音频接收器、FiiO飞傲UTWS1真无线蓝牙接收器等产品，下面再来看看这款产品的详细拆解报告吧~



一、飞傲FiiO UTWS5真无线耳挂开箱





FiiO UTWS5包装盒非常的具有设计感，黑色背景，图文均采用炫彩工艺，不同光线下呈现不同的视觉观感。正面展示有产品的速写图外观，FiiO品牌LOGO和产品名称。





包装盒背面展示有蓝牙、Qualcomm aptX™ Adaptive、AAC、SBC标志，30小时续航、无线充电标识。以及制造商广州飞傲电子科技有限公司的部分介绍。





包装盒内部物品有耳机、充电线、产品说明书和保修卡。





充电线采用了USB-A to Type-C接口。





FiiO UTWS5真无线耳挂充电盒采用了方形设计，磨砂质感，棱角均采用弧线过渡，提升握持的舒适性。正面设计有开盖凹槽，下方设置指示灯，用于反馈蓝牙配对及电量信息。





Type-C充电接口位于充电盒背部。





充电盒顶部特写，设计有金色的FiiO品牌LOGO铭牌。





充电盒底部为无线充电区域，上方丝印有产品的部分参数信息，充电盒电池：800mAh/3.7V 2.96Wh，耳机电池：60mAh/3.7V，输入：5V-1A，输出：5V-0.2A，中国制造。

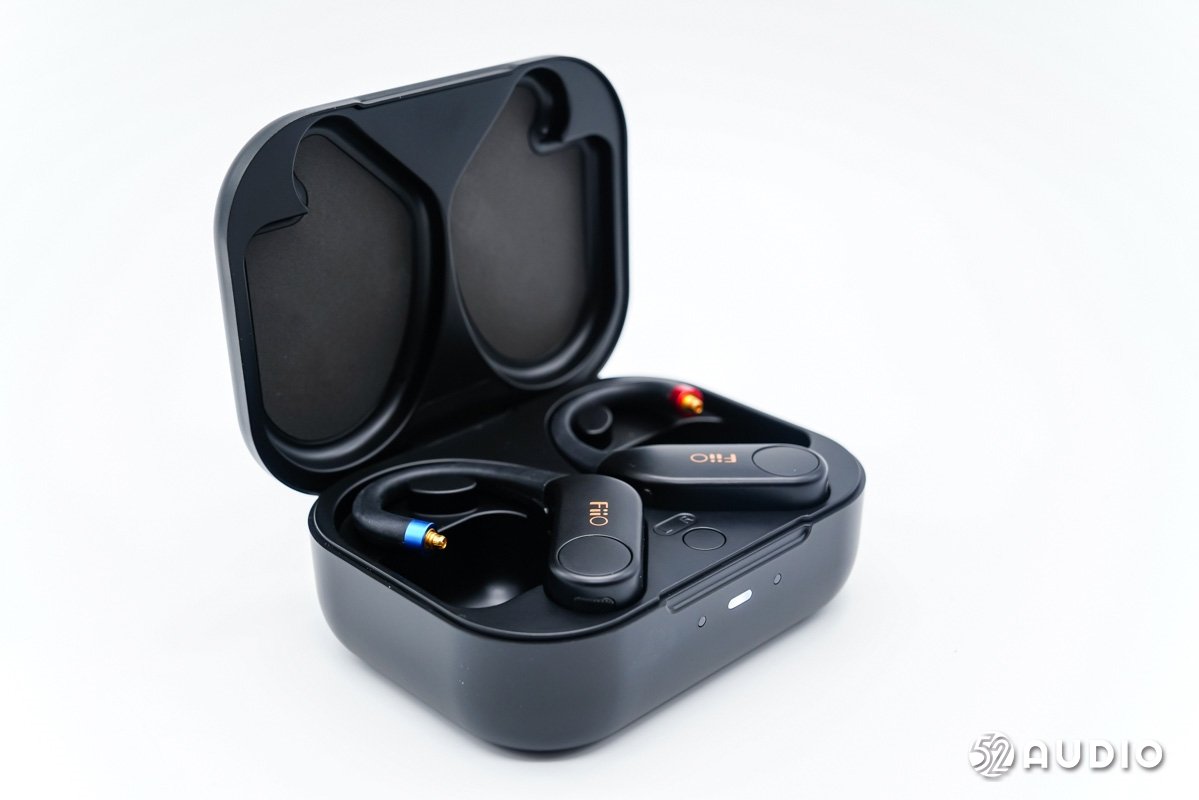

打开充电盒盖，耳挂放置状态展示，随机未配送耳机头，需要自行搭配。





取出耳挂，充电盒座舱结构一览。

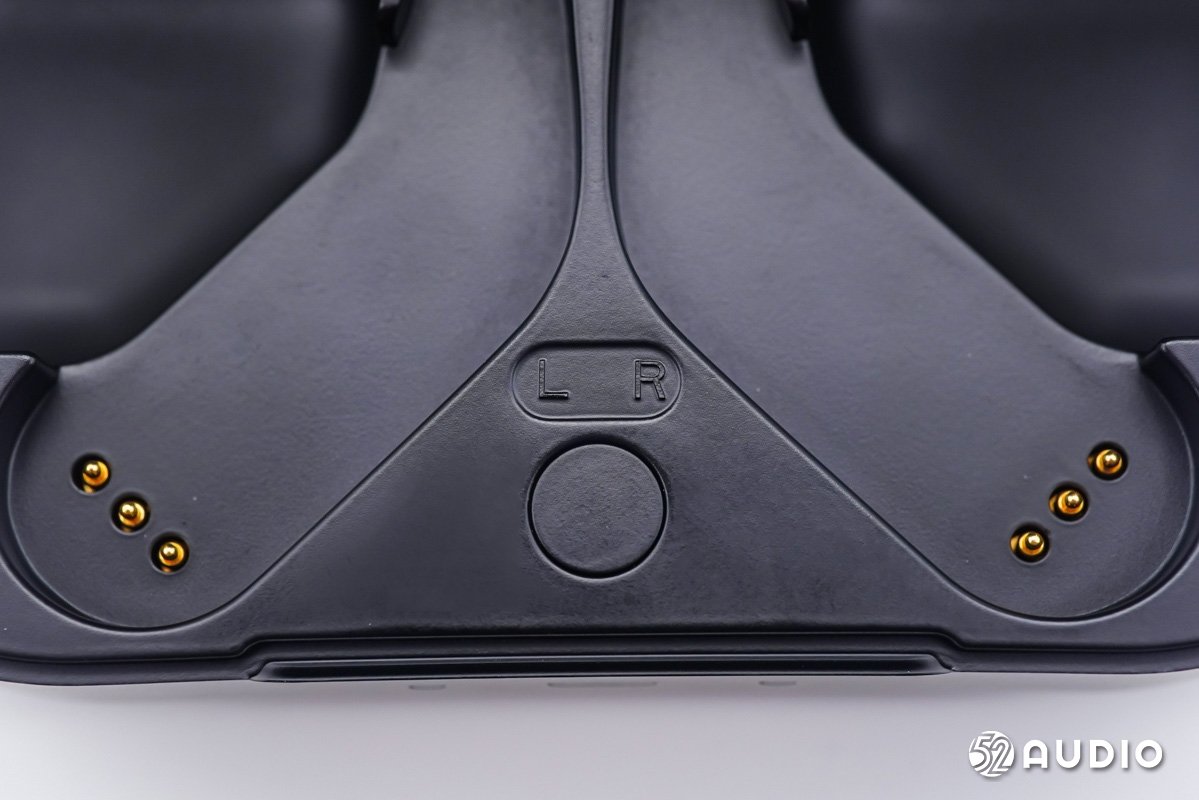

座舱中间设置有一颗蓝牙配对功能按键，雕刻有L/R左右标识。





为耳挂充电/通讯的金属顶针特写。





FiiO UTWS5耳挂整体外观一览，延续了前代的经典设计，记忆金属耳挂柔软可调，搭配亲肤纳米涂层，提供个性化的舒适稳固佩戴体验。





耳挂主体上设置有一颗多功能按键，用于操作控制。





耳挂内侧为用于充电/通讯的金属触点特写。





机身上雕刻有L/R左右标识，便于用户区分。

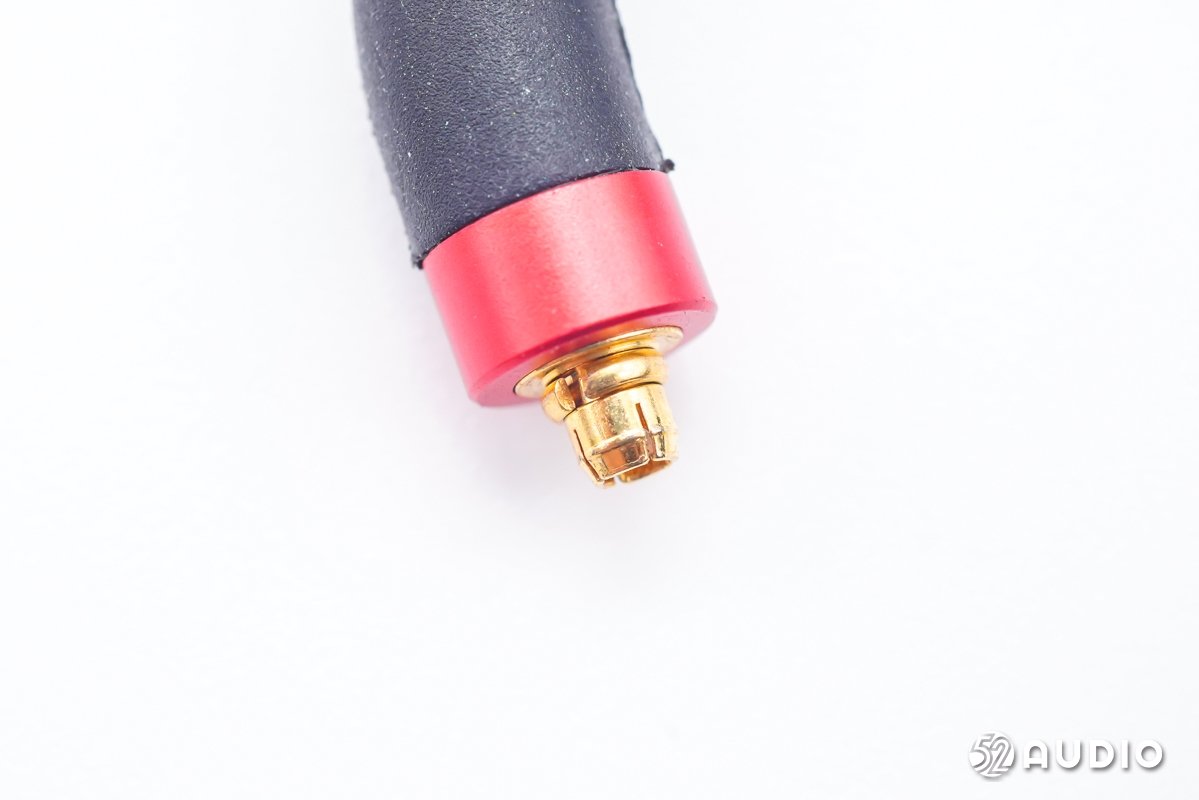

耳挂插头特写，本次拆解的这款采用了膨胀式MMCX接口，插头通过红蓝两种配色进行区分左右。

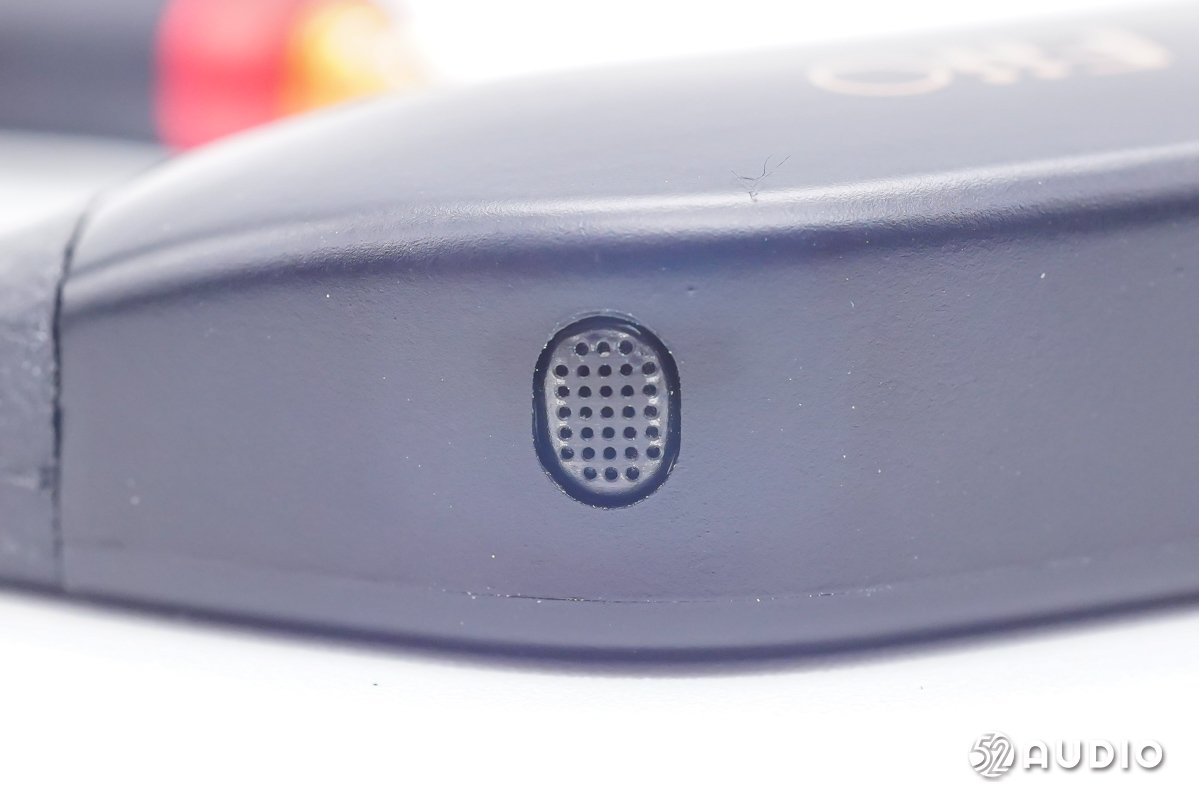

耳机通话拾音麦克风开孔特写，通过金属网罩防护，防止异物进入腔体。





通话降噪麦克风开孔特写，同样通过金属网罩防护。

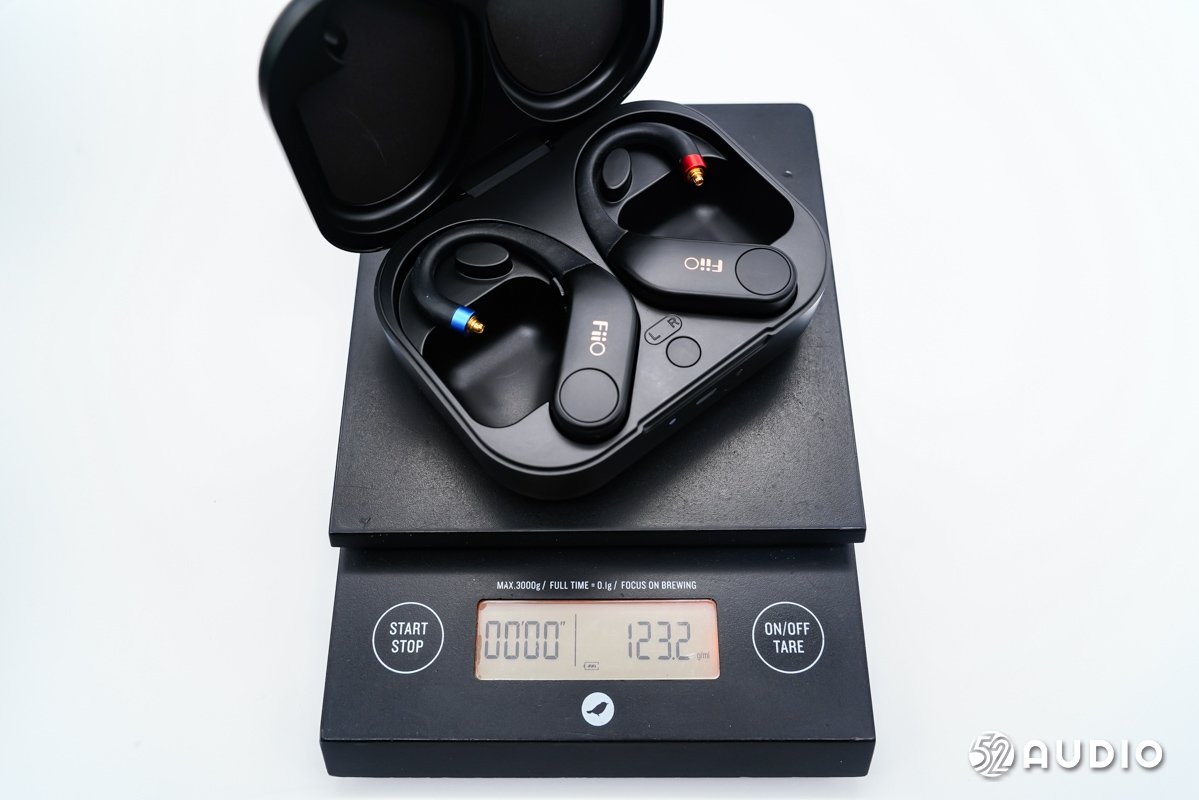

经我爱音频网实测，飞傲FiiO UTWS5真无线耳挂整体重量约为123.2g。

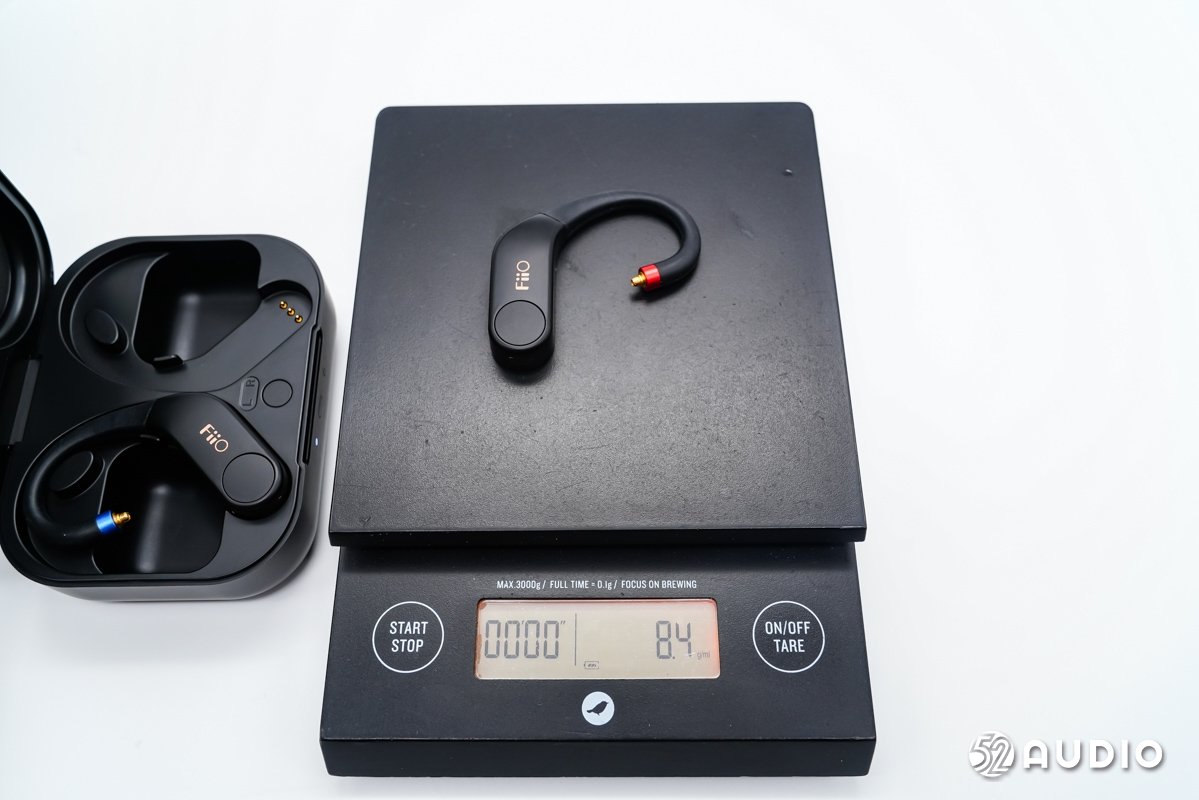

单只耳挂重量约为8.4g。





我爱音频网采用CHARGERLAB POWER-Z KM002C对飞傲FiiO UTWS5真无线耳挂进行有线充电测试，输入功率约为2.83W。





我爱音频网采用CHARGERLAB POWER-Z KM002C对飞傲FiiO UTWS5真无线耳挂进行无线充电测试，输入功率约为3.76W。



二、飞傲FiiO UTWS5真无线耳挂拆解



通过开箱我们了解到了这款产品的详细外观设计，下面进入拆解部分，看看内部结构配置信息~



充电盒拆解





撬开充电盒外壳，取出座舱结构。





充电盒外壳内部结构一览。

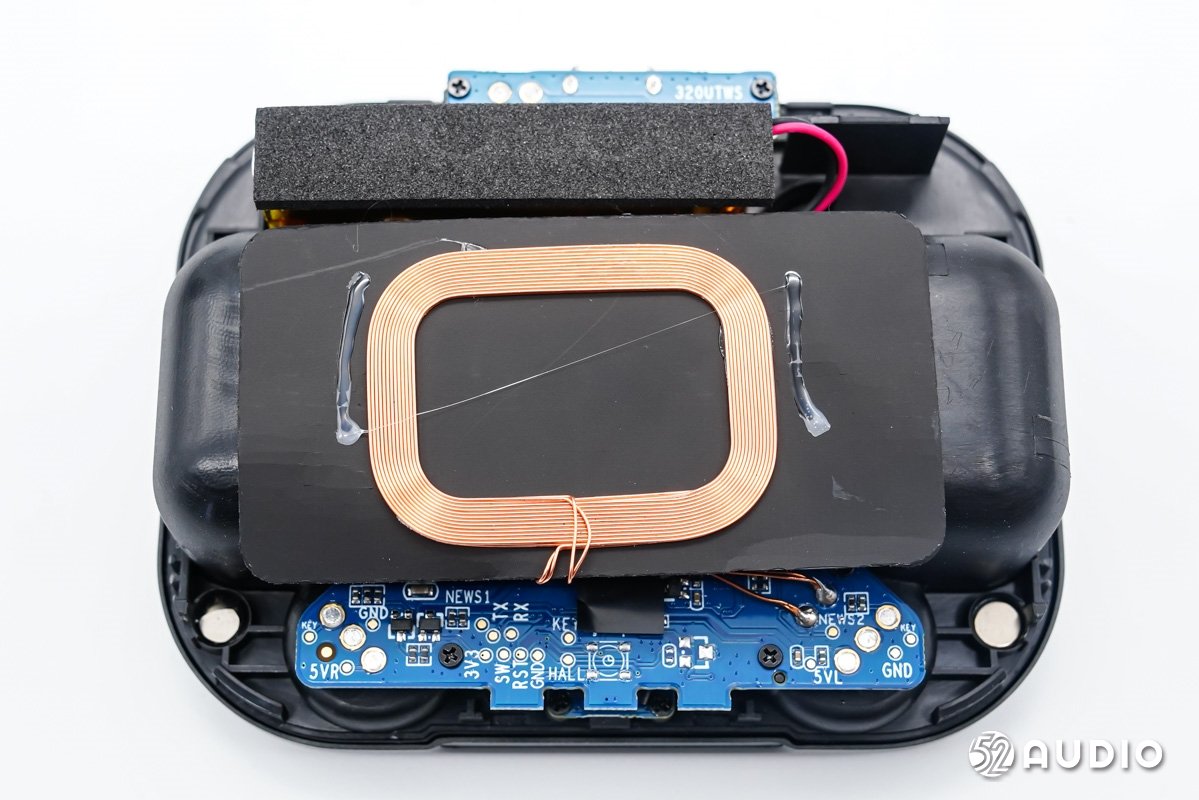

充电盒座舱底部设有无线充电接收线圈。





正面设置有主板单元。

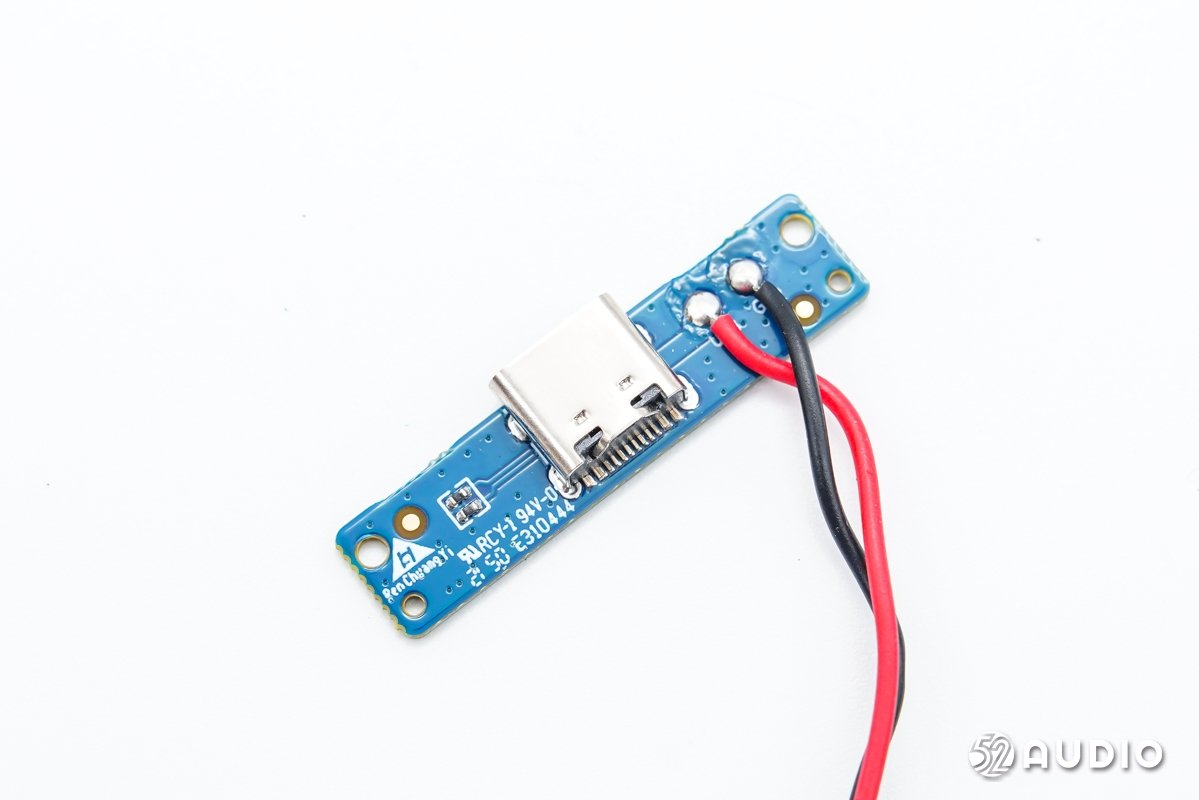

背部是电源输入小板。

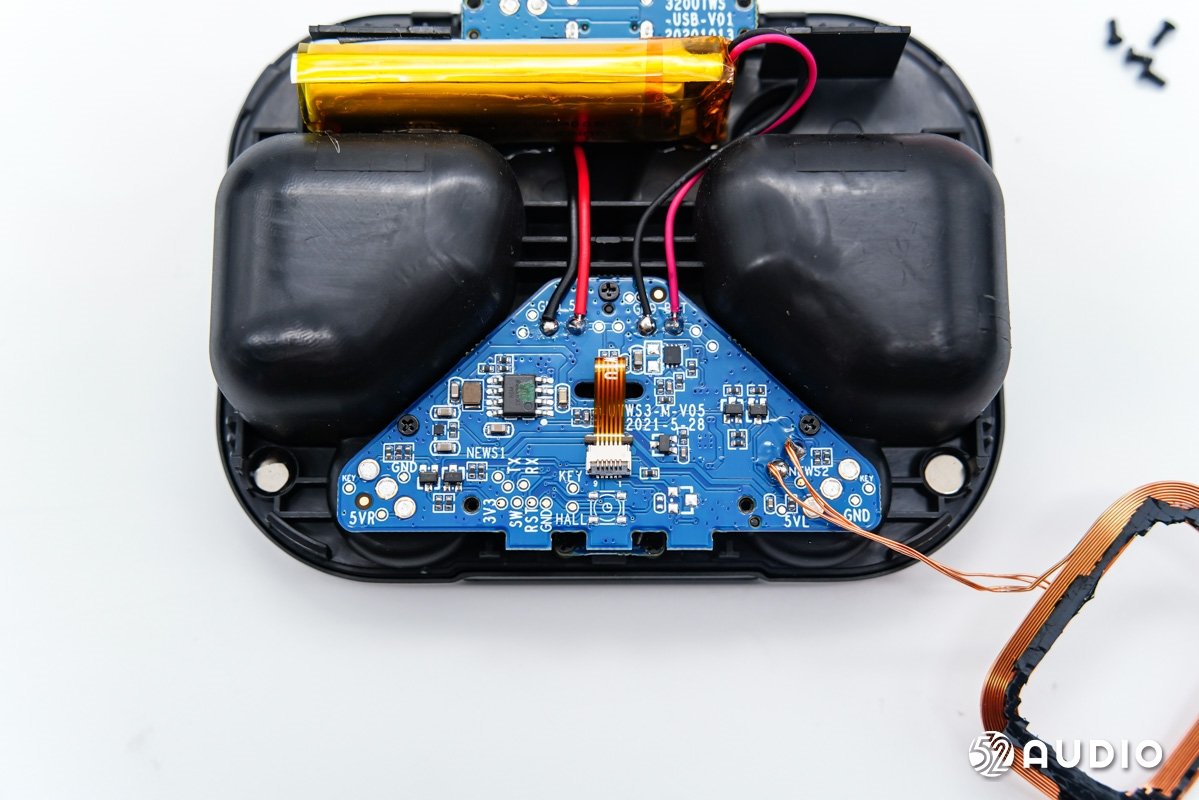

撕掉无线充电接收线圈，座舱底部结构一览。





主板采用了契合腔体的三角形设计，通过螺丝固定在座舱底部。

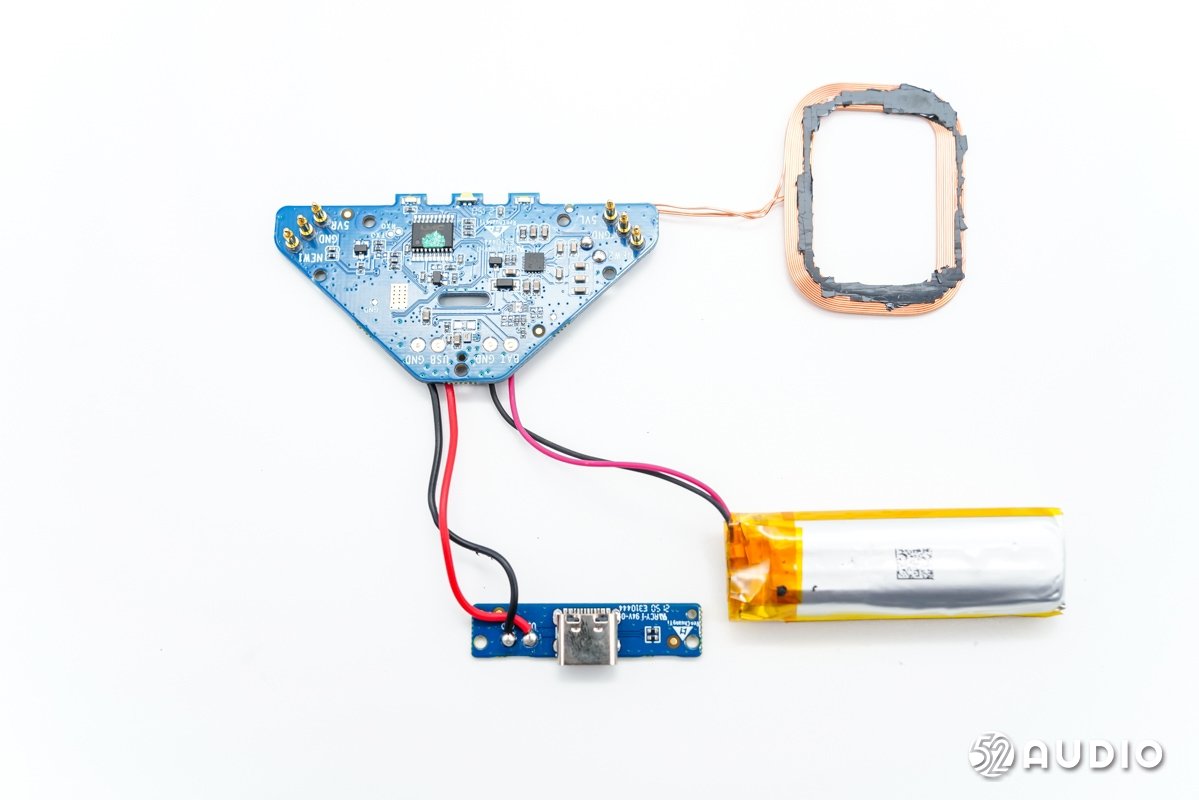

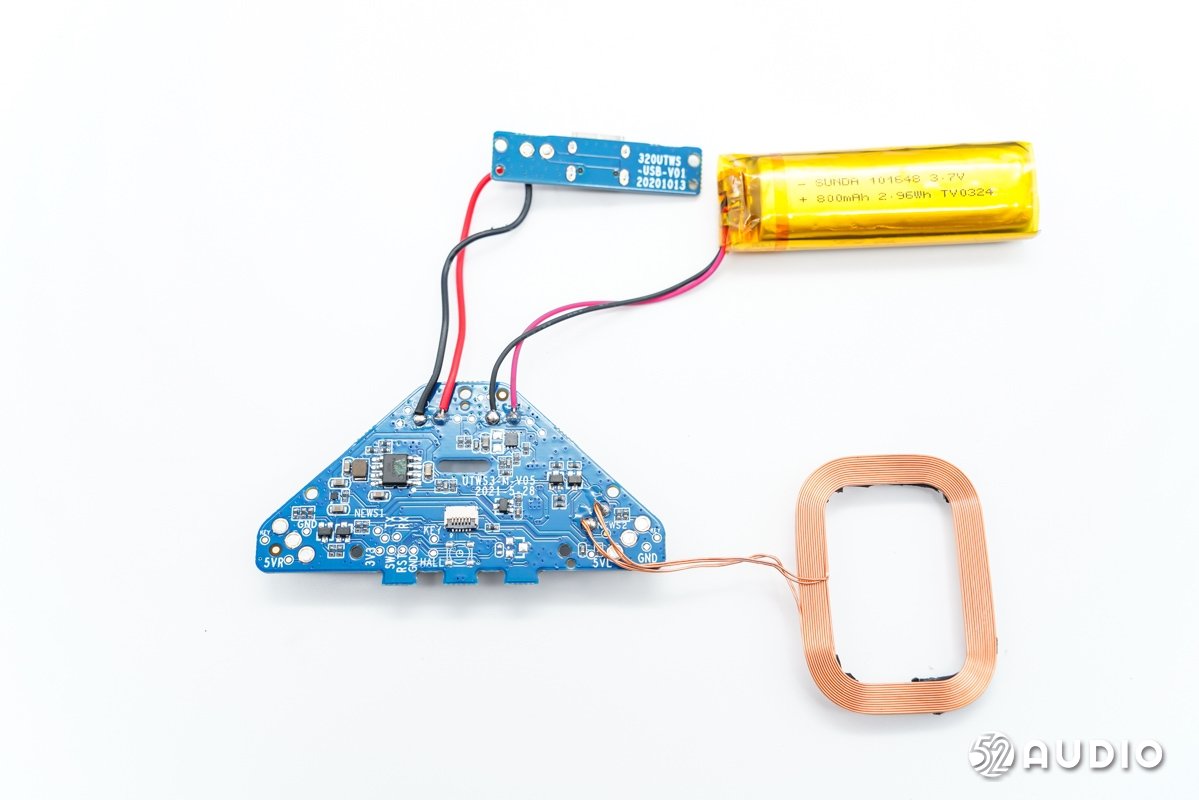

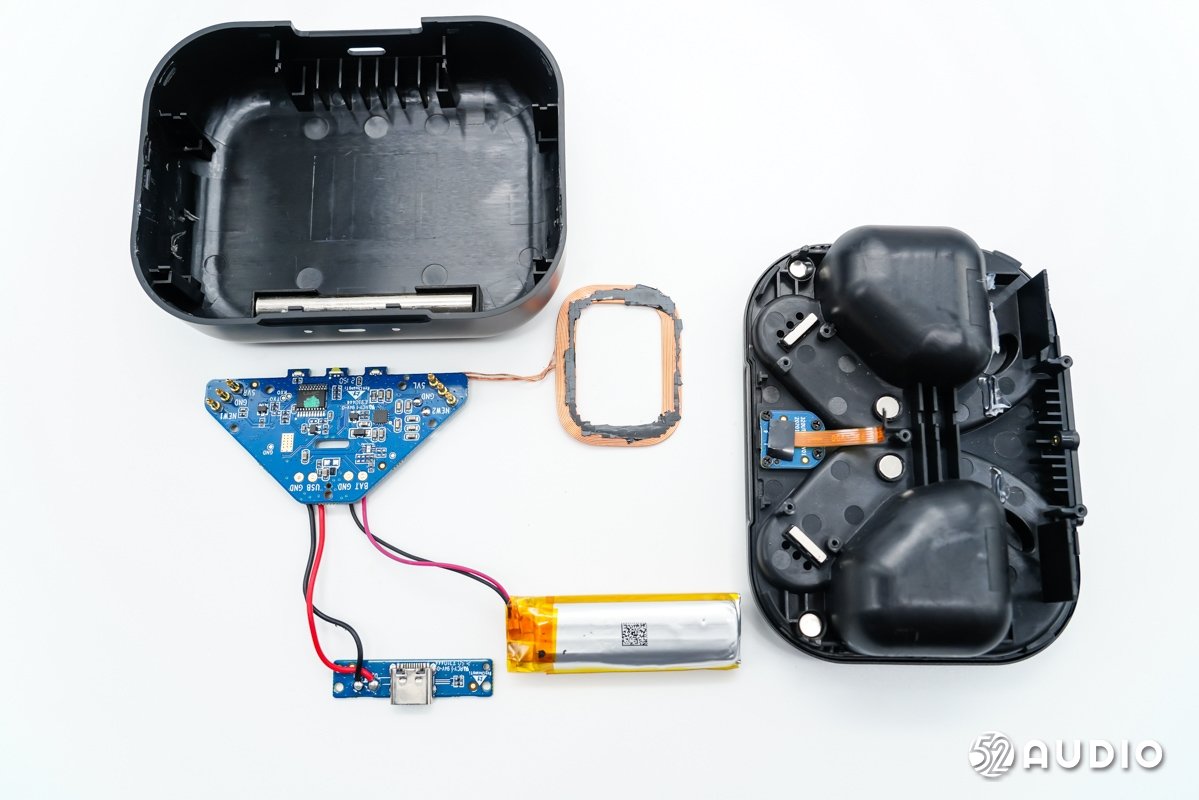

充电盒拆解一览。





座舱底部还设置有功能按键小板，通过排线和连接器连接到主板。





功能按键小板正面设置有微动按键，用于蓝牙配对功能。





丝印2C7的霍尔芯片，用于检测开盖状态。

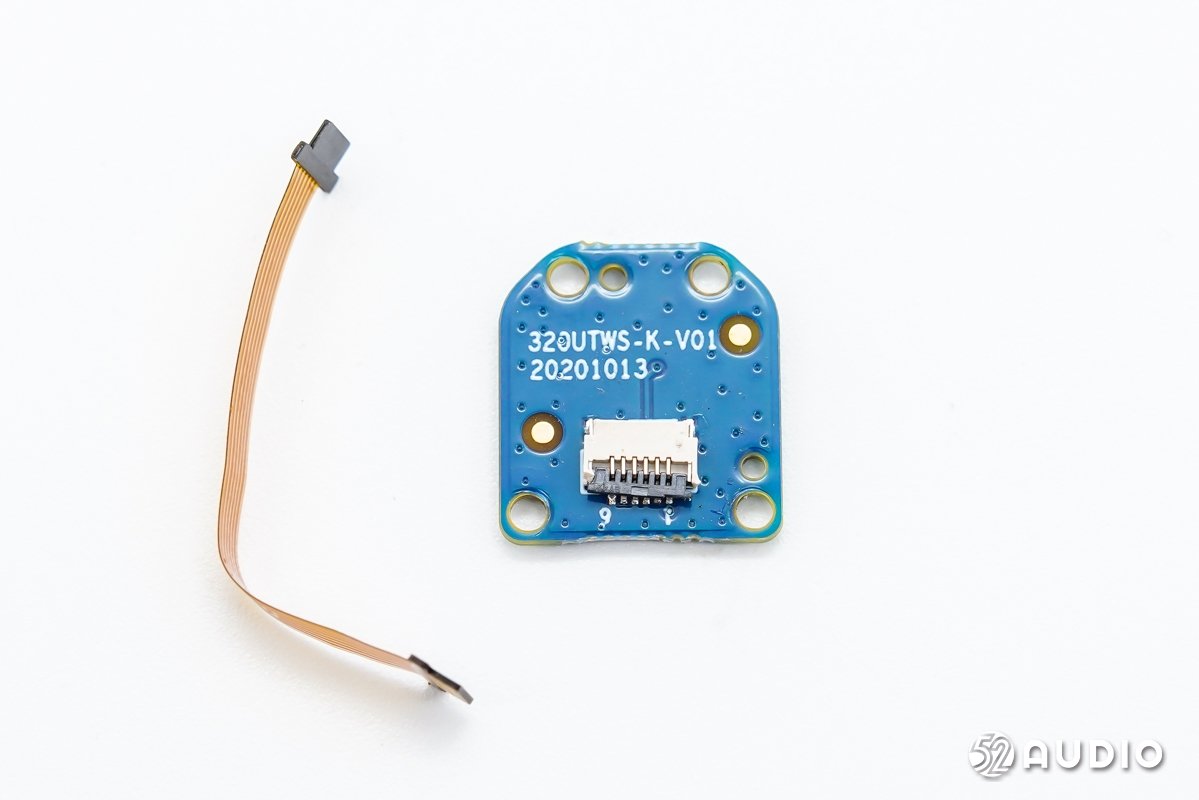

背面设置有ZIF连接器，通过排线连接到主板。





充电盒内部组件一侧电路一览。





充电盒内部组件另外一侧电路一览。
